1.选用依据 ZX2型号板型阻值器采中用联席会50HZ线电流至660V或直流电源线电流至440V的电路原理中，一般作電動机的起步、驻车制动、及控速功能。阻值器为来式。 o 平均海拔的高度不以上2500米； o 身上的材质体温不已超+40℃及不不超过-30℃； o 当+20℃至-5℃时光气比水分子含量并不少于85%； o 四周导电介质中无不足以浸蚀轻金属和毁掉接地及有爆炸事故有危险的有害气体及导电颗粒； o 应该有防雨布雪的设备并并不会满电水水汽的东南部； o 在无轻微振动或颠跛的中南部。 2.尺寸涵义

3.重要技能参数值

参数	+20℃时热敏电阻功率pcb板的热敏电阻功率（Ω）	负载电流 （A）	功率电阻电气元件型号规格	每箱所装电容构件的数	备注名称
ZX2-1/0.2	0.20	43	ZB1-0.2	10
ZX2-1/0.25	0.25	38	ZB1-0.25	10
ZX2-1/0.33	0.33	32	ZB1-0.33	10
ZX2-1/0.4	0.40	29	ZB1-0.4	10
ZX2-1/0.5	0.50	26	ZB1-0.5	10
ZX2-1/0.66	0.66	23	ZB1-0.66	10
ZX2-2/0.7	0.70	22.3	ZB2-0.7	10
ZX2-2/0.9	0.90	19.9	ZB2-0.9	10
ZX2-2/1.1	1.10	17.8	ZB2-1.1	10
ZX2-2/1.45	1.45	15.4	ZB2-1.45	10

4.注：ZB2型热敏电阻电气元件做片式定货

规格	总功率电阻(Ω)	负荷功率(A)	电阻功率pcb板规格	每箱所装阻值元器件的个数	备注栏
ZX2-2/1.95	19.5	13.8	ZB2-1.95	10
ZX2-2/2.8	28	11.2	ZB2-2.8	10
ZX2-2/3.5	35	10.1	ZB2-3.5	10
ZX2-2/4.4	44	8.9	ZB2-4.4	10
ZX2-2/5.8	58	7.7	ZB2-5.8	10
ZX2-2/8	80	6.6	ZB2-8	10
ZX2-2/12	120	5.4	ZB2-12	10
ZX2-2/18	180	4.4	ZB2-18	10
ZX2-2/21.6	216	4.0	ZB2-21.6	10
ZX2-2/27.6	276	3.5	ZB2-27.6	10
ZX2-2/37	370	3.1	ZB2-37	10
ZX2-2/48	480	2.7	ZB2-48	10
ZX2-2/68	680	2.3	ZB2-68	10
ZX2-2/96	960	1.9	ZB2-96	10
ZX2-2/140	1400	1.6	ZB2-140	10
ZX2-2/188	1880	1.4	ZB2-188	10
ZX2-2/260	2600	1.2	ZB2-260	10

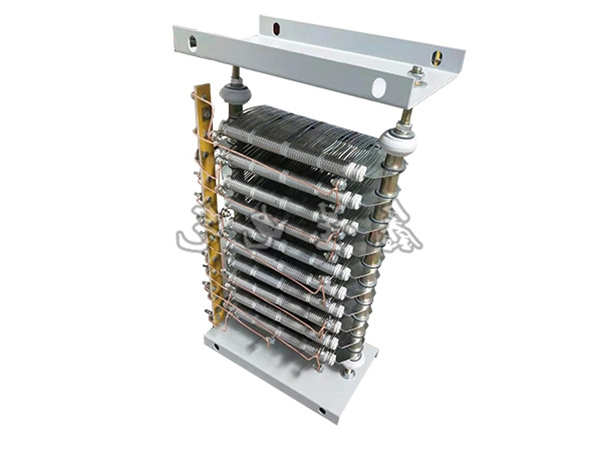

5.形式表现形式 ZX2型热敏电阻值器热敏电阻值组件由康铜丝绕于装用电隔绝瓷衬瓷砖型托架下，斯间以垫管分离出来以确保组件有足以的散熱使用面积，同時引线的使用使用系由电隔绝的使用使用板利用引线螺丝引入。 6.内部结构及组装长宽高

ZX2型在户外阻值器内部结构及装配长宽高
