1.可用于的范围 ZX2款型板型电容器适于于交流电50HZ直流电源电流电压至660V或直流电源直流电源电流电压至440V的电线中，包括作自动因的开机、刹车、及可控硅调压的。电容器为开始式。 o 海拨极度极度不以上2500米； o 周圈媒质室内温度不以上+40℃及不远低于-30℃； o 当+20℃至-5℃展览气相温湿度不是很超过85%； o 身边的有机溶剂中无进而灼伤铝合金和毁损绝缘层及有非常强大危险物品的气物及导电玦尘； o 可以有防雨罩雪仪器并就不会充斥着水液体的省份； o 在无较大响声或颠跛的地方。 2.款型寓意

3.首要技木参数设置

参数	+20℃时功率电阻器元器件封装的功率电阻器（Ω）	负载电流 （A）	电容部件形号	每箱所装电容组件的比例	自己的名字
ZX2-1/0.2	0.20	43	ZB1-0.2	10
ZX2-1/0.25	0.25	38	ZB1-0.25	10
ZX2-1/0.33	0.33	32	ZB1-0.33	10
ZX2-1/0.4	0.40	29	ZB1-0.4	10
ZX2-1/0.5	0.50	26	ZB1-0.5	10
ZX2-1/0.66	0.66	23	ZB1-0.66	10
ZX2-2/0.7	0.70	22.3	ZB2-0.7	10
ZX2-2/0.9	0.90	19.9	ZB2-0.9	10
ZX2-2/1.1	1.10	17.8	ZB2-1.1	10
ZX2-2/1.45	1.45	15.4	ZB2-1.45	10

4.注：ZB2型功率电阻元器件封装进行片式订购

尺寸	总阻值(Ω)	额定负载感应电流(A)	内阻元器件尺寸	每箱所装电阻器器件的數量	提示
ZX2-2/1.95	19.5	13.8	ZB2-1.95	10
ZX2-2/2.8	28	11.2	ZB2-2.8	10
ZX2-2/3.5	35	10.1	ZB2-3.5	10
ZX2-2/4.4	44	8.9	ZB2-4.4	10
ZX2-2/5.8	58	7.7	ZB2-5.8	10
ZX2-2/8	80	6.6	ZB2-8	10
ZX2-2/12	120	5.4	ZB2-12	10
ZX2-2/18	180	4.4	ZB2-18	10
ZX2-2/21.6	216	4.0	ZB2-21.6	10
ZX2-2/27.6	276	3.5	ZB2-27.6	10
ZX2-2/37	370	3.1	ZB2-37	10
ZX2-2/48	480	2.7	ZB2-48	10
ZX2-2/68	680	2.3	ZB2-68	10
ZX2-2/96	960	1.9	ZB2-96	10
ZX2-2/140	1400	1.6	ZB2-140	10
ZX2-2/188	1880	1.4	ZB2-188	10
ZX2-2/260	2600	1.2	ZB2-260	10

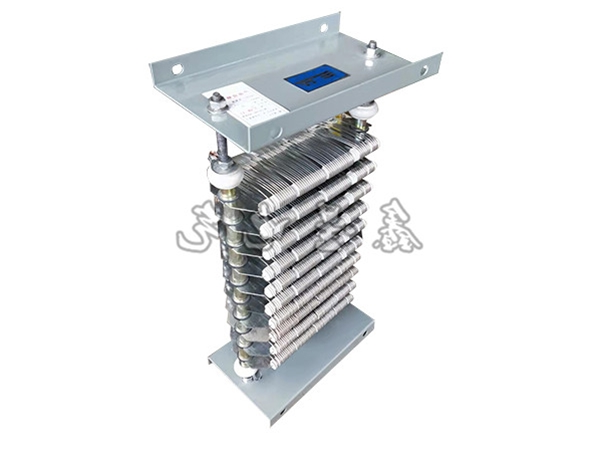

5.设备构造特点 ZX2型电阻器器器电阻器器构件由康铜心线绕于放有电绝缘层瓷衬地毯型金属支架上，斯间以垫管分隔开确认构件有满足的风扇散热的面积，而且引线的怎么按装系由电绝缘层的怎么按装板进行引线六角螺栓产生。 6.外型及安装使用长度

ZX2型室外热敏电阻器性能及配置尺寸图
