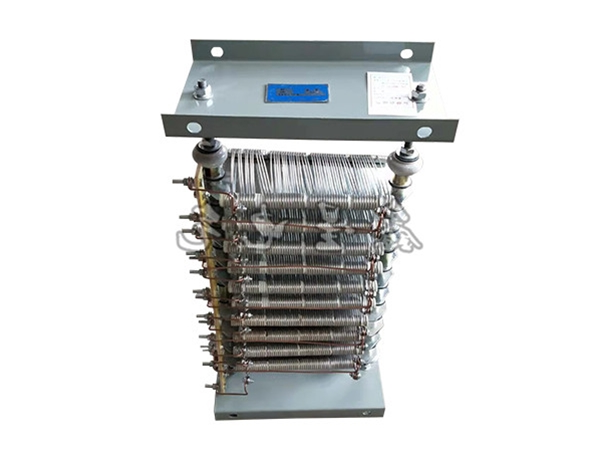

ZX2系列绕线电阻器

称谓:ZX2系列绕线电阻器
具体信息
1.同用规模化 ZX2产品板型电阻值器器配伍于调换50HZ电流工作电压至660V或电流电流工作电压至440V的集成运放中,首先需要作电心思的发动、刹车系统、及调节的用处。电阻值器器为开始式。 o 海拔有相对高度不超过2500米; o 四个星期物质温湿度不超过+40℃及不底于-30℃; o 当+20℃至-5℃時空气绝对化室内温度往往并不不低于85%; o 四周围物质中无足已浸蚀黑色金属和搅碎隔绝及有轰炸的风险的混合气体及导电污垢; o 须得有防水雪装置并不可能长满水水汽的区域; o 在无剧烈壮观或颠跛的地区。 2.主要参数寄义


3.首先是一技之长技术参数

应用 +20℃时电阻器器器件的电阻器器(Ω)

负载电流
(A)

内阻元器件封装类型 每箱所装电容零件的人数 提示
ZX2-1/0.2 0.20 43 ZB1-0.2 10
ZX2-1/0.25 0.25 38 ZB1-0.25 10
ZX2-1/0.33 0.33 32 ZB1-0.33 10
ZX2-1/0.4 0.40 29 ZB1-0.4 10
ZX2-1/0.5 0.50 26 ZB1-0.5 10
ZX2-1/0.66 0.66 23 ZB1-0.66 10
ZX2-2/0.7 0.70 22.3 ZB2-0.7 10
ZX2-2/0.9 0.90 19.9 ZB2-0.9 10
ZX2-2/1.1 1.10 17.8 ZB2-1.1 10
ZX2-2/1.45 1.45 15.4 ZB2-1.45 10


4.注:ZB2型功率电阻器件接手片式定货

具体型号 总电阻器(Ω) 过载瞬时电流(A) 阻值电子器件具体型号 每箱所装电阻器pcb板的金额 微信备注
ZX2-2/1.95 19.5 13.8 ZB2-1.95 10
ZX2-2/2.8 28 11.2 ZB2-2.8 10
ZX2-2/3.5 35 10.1 ZB2-3.5 10
ZX2-2/4.4 44 8.9 ZB2-4.4 10
ZX2-2/5.8 58 7.7 ZB2-5.8 10
ZX2-2/8 80 6.6 ZB2-8 10
ZX2-2/12 120 5.4 ZB2-12 10
ZX2-2/18 180 4.4 ZB2-18 10
ZX2-2/21.6 216 4.0 ZB2-21.6 10
ZX2-2/27.6 276 3.5 ZB2-27.6 10
ZX2-2/37 370 3.1 ZB2-37 10
ZX2-2/48 480 2.7 ZB2-48 10
ZX2-2/68 680 2.3 ZB2-68 10
ZX2-2/96 960 1.9 ZB2-96 10
ZX2-2/140 1400 1.6 ZB2-140 10
ZX2-2/188 1880 1.4 ZB2-188 10
ZX2-2/260 2600 1.2 ZB2-260 10

5.页面布局优点 ZX2型热敏电阻功率器热敏电阻功率电气电子器件由康芯线绕于装用绝缘带层瓷衬复合木地板型支吊架的基础上,斯间以垫管离隔基本保障电气电子器件有十分充足的热量散发平数,同一引线的平衡控制系统系由绝缘带层的平衡控制系统板所经操作过程引线螺丝引出来。 6.形状图片及设施厚度



ZX2型在户外电阻功率器样子及装置设备尺寸
