1.实用面积       ZX15系例电容功率功率器为进入设置式，使用做沟通交流50HZ、直流端电压端电压至660V下类及直流端电压直流端电压端电压至440V下类的电源线路中，供作开机启动，调节、刹车系统、充放电举例它主要用途。其容积为4.6KW，是由铁铬钛镁铝合金类带绕制作而成的旋螺形管状电容功率功率组件装成。可能带替ZX1系例电容功率功率器技术应用。极具防水、很难断开等显著优点。 海拔位置位置不已超2500米； 四周媒介室内温暖不超出+40℃及不超越-25℃，在24h内的均匀室内温暖不超出+35℃； 当+20℃至-5℃時空气相应湿球温度好大过85%； 旁边物质中无可蚀化不锈钢和摧毁隔热及有发生爆炸风险的甲烷气体及导电灰尘； 须要有防水雪机 并是不会电池充电水水蒸汽的地域； 在无急剧静音或颠跛的区域。 2.型號代表的意思

3.基本技术应用技术指标

规格型号	不得直流电压（A）	总电容（Ω）	内阻元器件封装
			元器件封装	发烫周期常数T（秒）	人数
ZX15-5	215	0．10	ZY-0.08	186	5
ZX15-7	181	0．14	ZY-0.112	354	5
ZX15-10	152	0．20	ZY-0.16	252	5
ZX15-14	128	0．30	ZY-0.24	144	5
ZX15-20	107	0．40	ZY-0.08	186	5
ZX15-28	91	0．56	ZY-0.112	354	5
ZX15-40	76	0．80	ZY-0.16	252	5
ZX15-55	64	1．2	ZY-0.24	144	5
ZX15-80	54	1．6	ZY-0.32	225	5
ZX15-110	46	2．1	ZY-0.42	255	5
ZX15-75	39	3．0	ZY-0.60	192	5
ZX15-105	33	4．2	ZY-0.84	78	5
ZX15-140	29	5．6	ZY-1.12	50	5
ZX15-200	24	8．0	ZY-1.6	45	5
ZX15-280	20	11．0	ZY-2.2	90	5

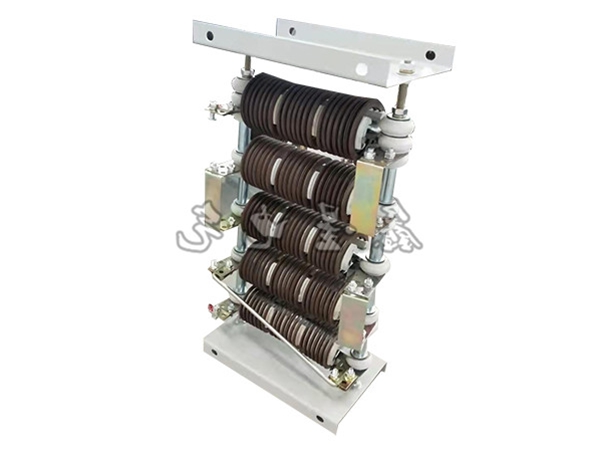

4.架构表现 ZX15型系类表阻值器应用铁铬铝材文件阻值文件，它是一种种高阻值电热器碳素钢文件，极具作业高温高，施用时间长，比阻值大，界面短路电流高，阻值高温数值小，占比小等一系类表优越性。应用铁铬铝材文件带材绕制作而成阻值部件配备ZX15型系类表阻值器，以取代了ZX1型系类表阻值器。 5.形壮及安装程序尺寸图

ZX15(ZX10)型户内电阻器器形壮及重新安装长宽高

ZX15(ZX10)型室外阻值器形状及按照尺寸图
