名字大全：电机车电阻器
详细信息

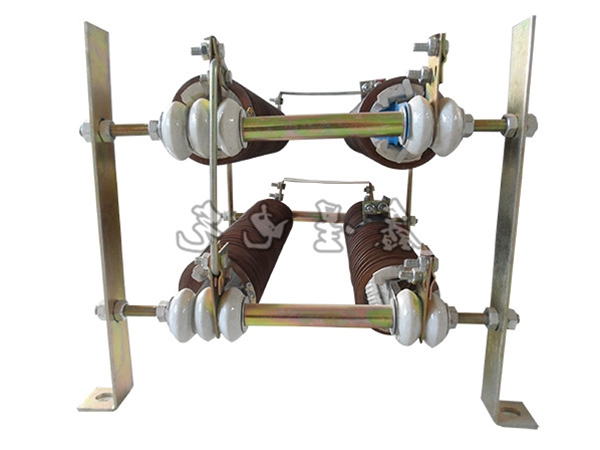

一、作用 本系电阻器器运用于直流电架线式，矿井下或户外矿用绞车交流接触器车里，作制约牵引带电动式机的起步或汽车制动电压的用法。 二、结构设计阐述   内阻器最主要的有扁钢支撑杆、铁铬铝正方形内阻开关电子器件，隔热性层螺旋轴所組成。内阻开关电子器件挂在隔热性层螺旋轴上，一起用钢垫圈、黑云母垫圈、瓷隔热性层子等夹牢。内阻开关电子器件间连到线用刚板合成。 三、系统的数据

电阻器型号
及主要数据

电阻值段特色 各段阻值（Ω） 每台高压电机车选用热敏电阻器 单台电容器   注
性能图片尺寸 安裝孔  管理中心范围
片数 台数

QZX1-1
额定电压：250V
额定电流：60A
总电阻：2..772Ω

R1-R2
R2-R3
R3-R4
R4-R5

0.462
1.078
0.924
0.308

  9   1


565*410*405 		  365*520   实应用在7-10吨发电机车

QZX1-1-2
额定电压：250V
额定电流：50A
总电阻：3.893Ω

R1-R2
R2-R3
R3-R4
R4-R5

0..678
1.374
1.374
0.458

  4   1   565*460*400   414*520   适于于7-10吨变频电动机车

QZX1-3
额定电压：550V
额定电流：40A
总电阻：12.852Ω

R1-R2
R2-R3
R3-R4
R4-R5

2.268
4.536
4.536
1.512

  9   1   642*474*405   424*592   采在7-10吨直流电机车

QZX1-4
额定电压：250V
额定电流：32A
总电阻：5.03Ω

R1-R2
R2-R3
R3-R4

1.1
2.07
1.86

  4   1   410*345*305   300*370   符合于3吨三相异步电机车

QZX1-5-1、2
额定电压：550V
额定电流：60A
总电阻：8Ω



R1-R2
R2-R3
R3-R4
R4-R5
R5-R6

2.9
1.1
1.25
0.65
2.1

  20   2   490*250*736   200*280   符合于14吨马达车(广东)

QZX1-9-5-6
额定电压  750V
额定电流  135A
总阻值   5.208Ω

R1-R2
R2-R3
R3-R4
R4-R5

1.49
0.68
2.04
1.026

14 1 1830*700*165 1780*585 常使用10T无刷电机车

QZX19-20
额定电压  250V
额定电流  60A
总阻值   2.37Ω

R1-R2
R2-R3
R3-R4
R4-R5

0.352
0.814
0.783
0.232

6 1 560*535*555 1780*585

适用于湘潭新10T
电机车
