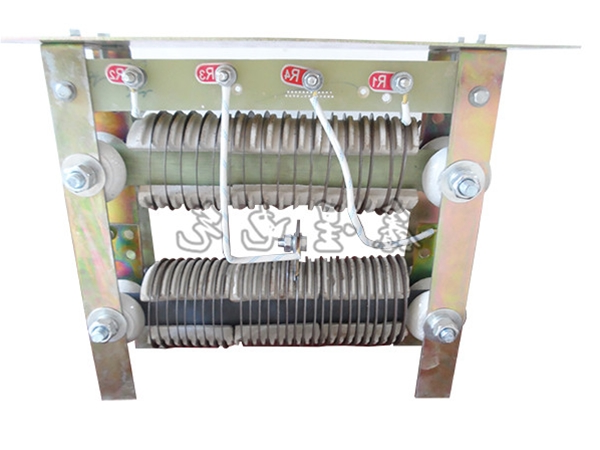

名字大全：电机车电阻器
详细信息
一、功能 本系例功率电阻器在使用于整流架线式，掘进或室外矿井变频電動机车身上，作被限腰椎牵引電動机的工作或制动踏板交流电功能。 二、设备构造分析   功率阻值器值器具体有扁钢支撑杆、铁铬铝半圆形功率阻值器值组件，电耐压带丝杠所根据。功率阻值器值组件挂在电耐压带丝杠上，同用钢垫圈、矿石垫圈、瓷电耐压带子等夹牢。功率阻值器值组件间联接线柱用钢条提炼出。 三、技术水平数据表格

电阻器型号
及主要数据

功率电阻段符合 各段阻值（Ω） 每台三相电机车用到的功率电阻器 单台电阻值器   备注栏
看上去长宽 安装使用孔  平台高度
片数 台数

QZX1-1
额定电压：250V
额定电流：60A
总电阻：2..772Ω

R1-R2
R2-R3
R3-R4
R4-R5

0.462
1.078
0.924
0.308

  9   1


565*410*405 		  365*520   使中用7-10吨三相电机车

QZX1-1-2
额定电压：250V
额定电流：50A
总电阻：3.893Ω

R1-R2
R2-R3
R3-R4
R4-R5

0..678
1.374
1.374
0.458

  4   1   565*460*400   414*520   适用人群于7-10吨同步电机车

QZX1-3
额定电压：550V
额定电流：40A
总电阻：12.852Ω

R1-R2
R2-R3
R3-R4
R4-R5

2.268
4.536
4.536
1.512

  9   1   642*474*405   424*592   符合于7-10吨交流接触器车

QZX1-4
额定电压：250V
额定电流：32A
总电阻：5.03Ω

R1-R2
R2-R3
R3-R4

1.1
2.07
1.86

  4   1   410*345*305   300*370   选应用于3吨交流电动机车

QZX1-5-1、2
额定电压：550V
额定电流：60A
总电阻：8Ω



R1-R2
R2-R3
R3-R4
R4-R5
R5-R6

2.9
1.1
1.25
0.65
2.1

  20   2   490*250*736   200*280   实用以14吨减速机车(扬州)

QZX1-9-5-6
额定电压  750V
额定电流  135A
总阻值   5.208Ω

R1-R2
R2-R3
R3-R4
R4-R5

1.49
0.68
2.04
1.026

14 1 1830*700*165 1780*585 应适用范围10T无刷电机车

QZX19-20
额定电压  250V
额定电流  60A
总阻值   2.37Ω

R1-R2
R2-R3
R3-R4
R4-R5

0.352
0.814
0.783
0.232

6 1 560*535*555 1780*585

适用于湘潭新10T
电机车
