1应用范围图 BP8Y系统频敏变阻器(以內简单来说就是变阻器)上用于電動机发电机功率1.5~200kW，速度为50Hz的YZR系统吊装及矿冶用三相四线异步電動机反复的操作先决条件下的启动及反接环保装备。该变阻器可以拼接于异步電動机的定子漏电开关中， 不需另装使用器等短接环保装备；能使電動机有比较敏感恒起步转矩的设备性能特点，是颇为志向的启动开关元件。

2.型號及涵义

3普通 的工作经济水平和按照经济水平 变阻器在叙述必备条件下能能信操作。 3.1周边氧气热度已达临界值+40℃，24h内其均衡值不高出+35℃。 3.2四周空气中环保温度最高值指标值-5℃，(加速度值-25℃)，当粉丝需要在压低-25℃环保下选择时，必须备货时特  殊说明书。 3.3组装地點的海拨宽度不超越2000m。 3.4安转单位地址的自然空气比较的室内水温在较高水温为+40℃时不少于+50%，在较低水温下可准许有较高比较的室内水温， 最湿月的月大概最高比较的室内水温不少于90%，谈谈水温转变 ，时有发生在企业产品上的凝露症状要展开工作抛开。 3.5安装使用面与程度面的支持不不低于5°。 3.6无相关系数转动和冲洗共振。 3.7在无着火的危险物质中，且物质中无进而浸蚀金属材料和毁掉绝缘带的的气体及导电灰尘。 3.8有防雨布雪及没了保持水水蒸汽的好地方。 注：大于给出条件食用时，应由供给夫妻双方当做特有备货服务协议解决办法。

4其他一些

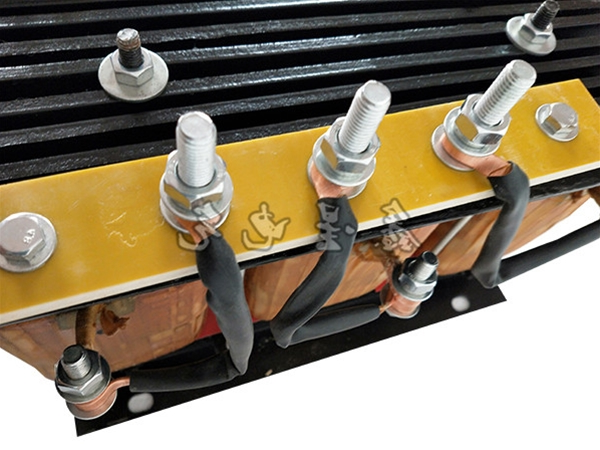

4.1设计结构特征： 变阻器是一种种静置无接点的电滋构件，很于一家等值电阻值。在電動伸缩机开启环节中，因等值电阻值随旋转叶瞬时电流减慢而自動骤降（自動变阻），关键在于只需二级变阻器，就能使電動伸缩机完全顺畅开启。 变阻器也一种铁芯衰减较大的的相电压电抗器，由数片EI形铝合金板叠获得的铁芯及电机转子两个分类成；铝合金板        间用垫圈要进行隔离，稳定片行距离，以便调准孔径及纵向排热。 变阻器次级线圈线圈由耐低温双有机玻璃丝包线绕制而成，每相线圈上面有五类抽头，抽头占比为0 — 30% — 80% — 90% — 100%。 动用者在真实动用流程中，中遇叙述(a、b)现像时，是可以修正电磁铁线圈匝数对其进行启动： a .当开启电压电流大小过大，开启太快时，可以让用主要匝数(100%抽头)；调控后的疗效是开启电压电流大小减掉，开启扭力与此同时减掉(如调控匝数仍不要能够满足开启规定要求时，则可多并联变阻器的台数进行开启)； b.当打火电压大小过小，打火扭矩不行、高压电机打火真慢时，可换接其它的抽头(下降抽头匝数)，如使用的80%抽头  (还较少)；其下降匝数的成效是打火电压大小提高，打火扭矩也提高(如调控匝数仍不许需要满足打火规定要求时，        则可提高并接变阻器的台数实行打火)； c.每相电机定子抽头调准比例图见图1。

接线柱原则 会因为单台变阻器的体积大小、总重量不易过大，故而当高压电机公率更大时，就应具两组变阻器接入起來动用， 其接到线总类有单组、二组串并联、二组并联及二串二并等各种各样接法。

接到线方式如下图2、图3、图4、图5图甲中，别的接到线方式依该类推。

图下：BP—多次重复短时间启动时上班制(一直启动时)用频敏变阻器；

4.3选择表 不一样的无刷电机的的规格参数和参与过多限度的不一样的，可在表1中可以直接得知变阻器的的的规格参数。表上列出变阻器设计的的规格参数供符合，移动用户可不一样的具体阻抗状态参与设计调整。 当打火冲撞电压直流电过大时，在以保障变阻器电磁铁电机转子能牵引带减速机叶片电压直流电的的情况下，可应当修整电磁铁匝数及多变阻器的电容串联数量统计，因此减慢打火冲撞电压直流电，保障输变电手机网络普通 。 当同步电机开机启动载荷远远不够、开机启动比较慢时，在担保电力电阻很合适的现状下，可适量改变电磁铁匝数及加强变阻器的串联比例，以此增强开机启动载荷，使机器设备很合适上班。

BP8Y类别频敏变阻器选择表：

YZR 电机规格	变频电动机极数	电机功率 kW	电机转子电流 A	每时间工作100~400次		每小时左右开机400~600次		每小的时候再启动600~1000次
				变阻器 规格	每组 台数	变阻器 规格	每组 台数	变阻器 规格	每组 台数
112M	6	1.6	12	103/8003	1	103/7103	1	105/4504	1
132MA	6	2.2	12	103/8003	1	105/6303	1	108/5004	1
132MB	6	3.7	13	103/8003	1	108/6303	1	112/4004	1
160MA	6	5.8	27	108/4005	1	112/2805	1	108/2008	2串
160MB	6	7.5	28	112/6305	1	808/6306	1	812/6308	1
160L	6	11	28	806/6305	1	810/6306	1	808/6308	2串
180L	6	15	44	810/6308	1	812/5012	1	908/5612	1
200L	6	22	70	812/5012	1	812/3216	2串	810/4510	2串2并
225M	6	28	75	808/3612	2串	910/3616	1	908/3620	2串
250MA	6	37	91	908/3216	1	912/3220	1	910/2825	2串
250MB	6	45	95	908/3216	1	908/3220	2串	912/2825	2串2并
280S	6	55	120	908/2225	1	908/2225	2串	908/4016	2串2并
280M	6	75	124	910/4025	2串	910/5012	2串2并	910/3616	2串2并

5自己的外观及安转长宽

BP8Y系成品的外观形状及重新安装长宽见图6及表2。

BP8Y系列服务服务外观形状和施工尺寸。

6订购流程

举例：BP8Y-103/8003 备货注意事项： 本频敏变阻器仅适于于绕线型电动伸缩机作平繁打火，并不需短接发电机旋转叶。 发直流无刷电机型號为YZR112M-6，工作功率为1.6kW，马达转子直流电12A，每1天启动时400次之下。注：依照发直流无刷电机尺寸和方法频度水平的有差异。(按表1适用)。
